施耐德深圳代理談施耐德小型斷路器型號說明

施耐德小型斷路器常見的比較優秀的有：C65、C120 、EA9、INT125等系列產品。Acti 9 直流小型斷路器、Easy9系列低壓終端配電產品、Multi9低壓終端配電產品、Osmart低壓終端配電產品等。

施耐德小型斷路器參數區別：

N--------分斷能力，N為6000A，H為10000A，L為15kA

C--------脫扣曲線，B為電子保護，C為配電保護，D為動力保護

20A------額定電流，有1、2、4、6、10、16、20、25、32、40、50、63A

2P-------極數，有1、2、3、4極

VE-------剩余電流附件，有VE、VEG、VM、VEA，VM為電磁式

30mA-----剩余動作電流，有30、100、300mA

SD-------選配附件，有MX、OF、MN、MV、SD、Tm、ATm，其中SD為報警輔助接點。

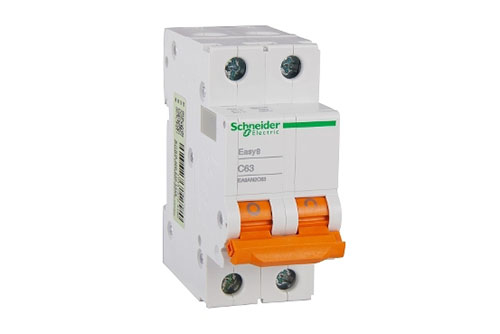

施耐德小型斷路器EA9AN/H Easy 9特性

● 符合標準: GB10963 / IEC 60898

● 額定電壓: 230/400 V AC

● 額定電流: 6-63 A/63-125 A

● 分斷能力: 6000A

● 脫扣特性: C (5-10)In, D (10-14)In

極數: 1P-4P

● 限流等級: 3

● 快速閉合/分斷功能

● 電氣壽命:

施耐德小型斷路器EA9AN：10,000次

施耐德小型斷路器EA9AH：○ 63A 10,000次

○ 80-125A 5,000次

● 機械壽命: 20,000次

● 使用環境溫度: -30°C至+70°C

● 存儲環境溫度: -40°C至+85°C/-40°C至+80°C

● 接線與安裝

○ 隧道式接線端子

○ 端子接線面積

施耐德小型斷路器EA9AN：

- 6?32 A， 25 mm2及以下導線

- 40?63 A，35 mm2及以下導線

施耐德小型斷路器EA9AH：

○ 軟線: 1.5?35 mm2

○ 硬線: 1?50 mm2

模塊化結構，可方便地安裝在DIN標準導軌上

● 獲得CCC認證證書

施耐德小型斷路器EA9AN/H Easy 9優勢

- 短路保護

- 過載保護

- 控制功能

- 隔離功能

- 過壓功能

施耐德小型斷路器應用

廣泛應用于民用、商業建筑、工業場所、能源及基礎設施等領域的配電保護施耐德小型斷路器EA9AHNEW 的額定電流高達125A，適用于高用電負荷場所的負載保護和控制.
